Collégiale Saint Jean l'Evangéliste à Liège

Plans des deux premiers niveaux et coupe est-ouest de l'avant-corps

par Luc F. GENICOT

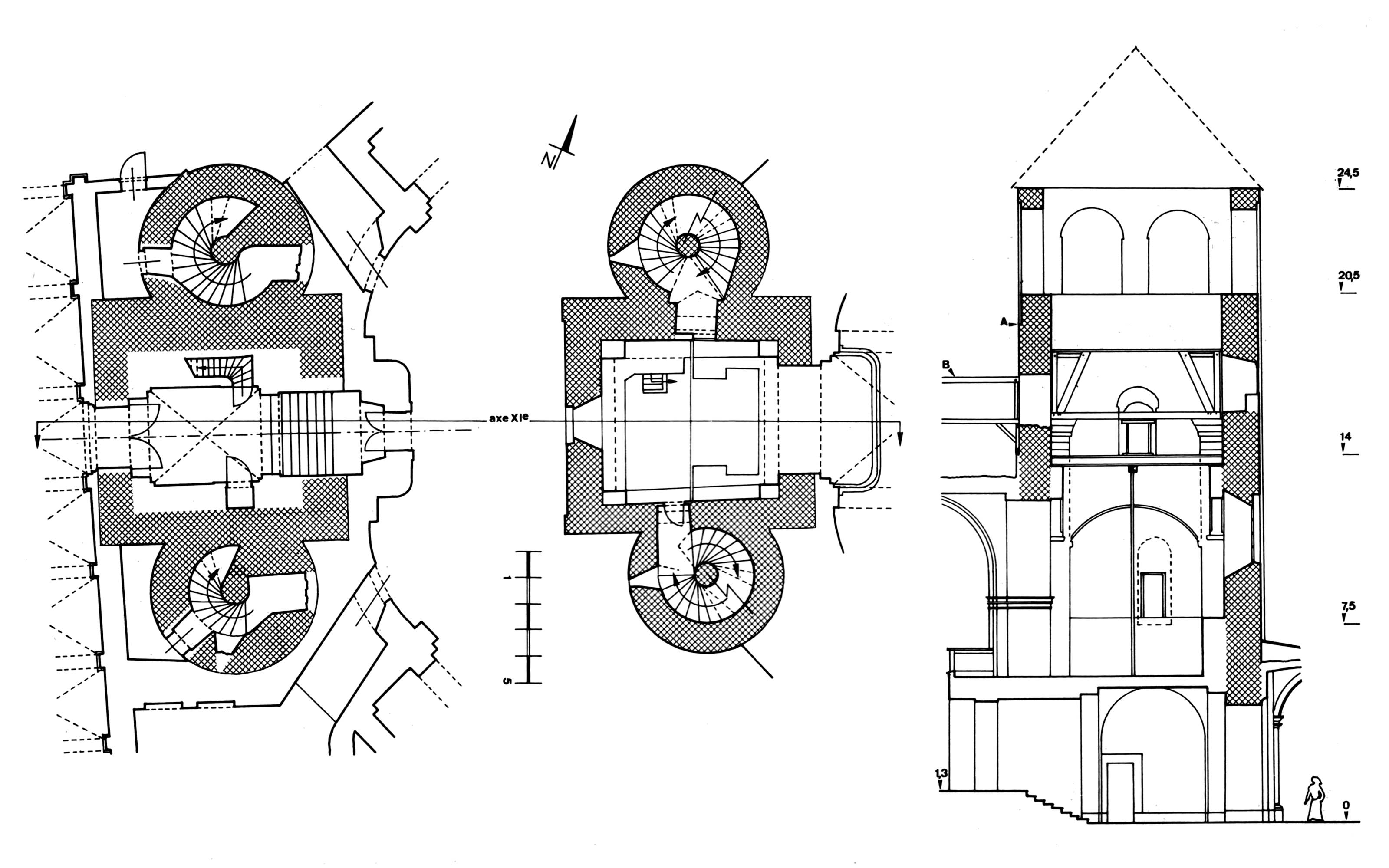

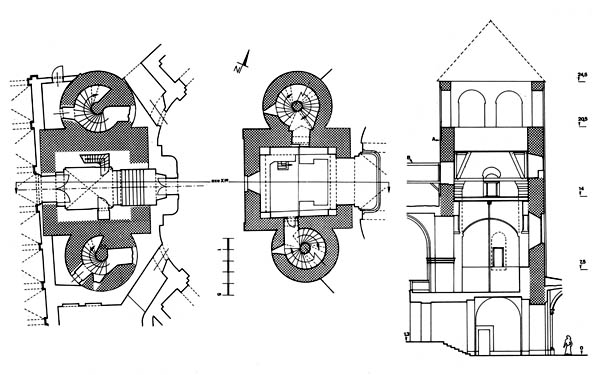

Plans des deux premiers niveaux et coupe est-ouest de l'avant-corps de la collégiale Saint Jean à Liège - GENICOT

La trame quadrillée indique les zones de maçonneries romanes. Sur la coupe, les cotes, à droite, sont celles des niveaux du XIe siècle par rapport au sol actuel (O). En A, pied des lesènes anciennes de la face orientale. En B, toiture du XVlll siècle. Pour la lisibilité, le bâti intérieur des cloches n'est pas reproduit au-dessus du deuxième étage.

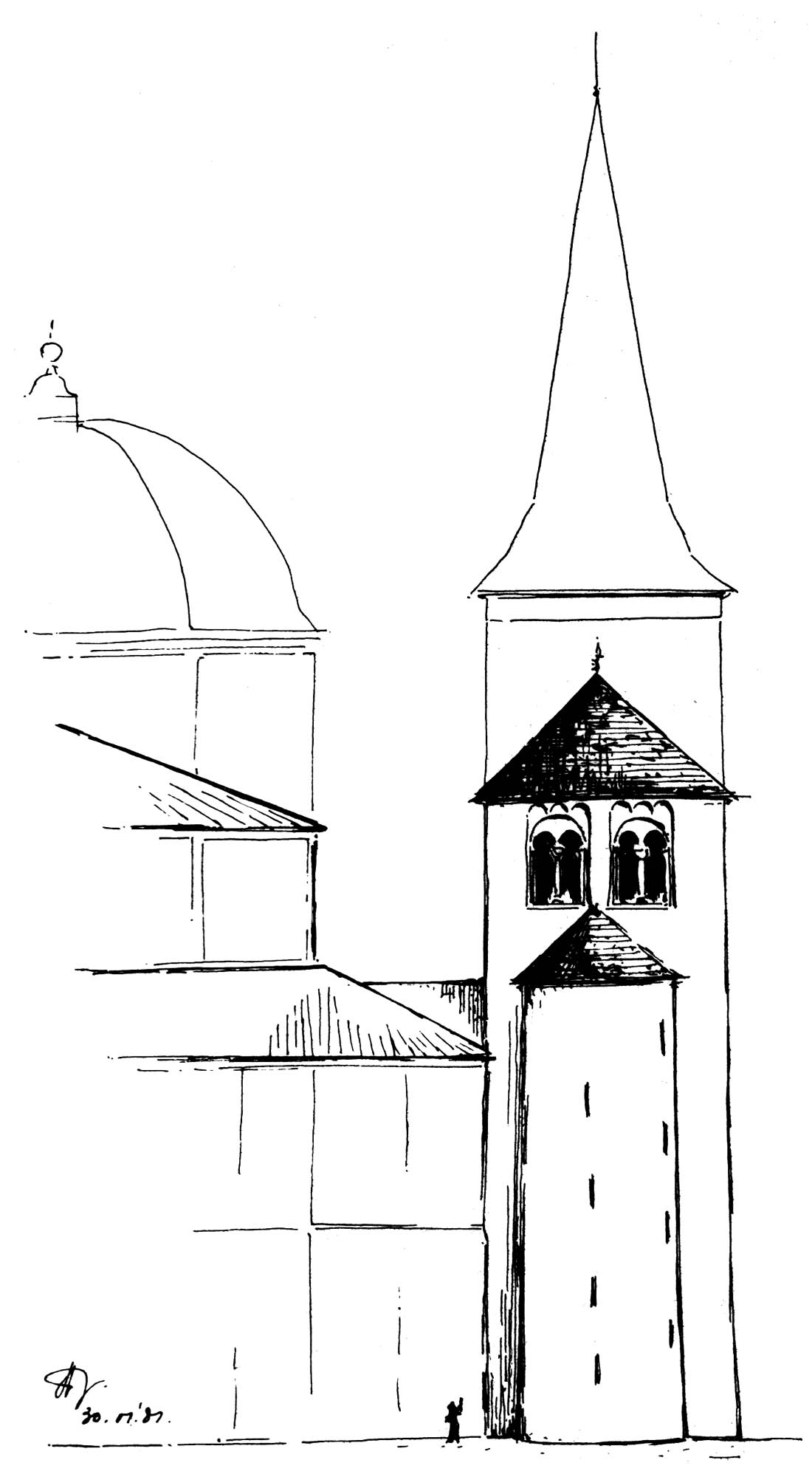

Croquis de restitution de l'avant corps du XIe siècle par rapport à sa situation actuelle

Croquis de restitution de l'avant corps du XIe siècle par rapport à sa situation actuelle. A gauche, esquisse volumétrique des octogones du Xe et du XVIIIe siècle.
